發布時間：2025-07-22 18:10:27??瀏覽次數：461次
順源科技是國家高新技術企業和深圳市專精特新企業，深耕傳感器與儀器儀表行業模擬信號隔離放大及變送技術研發已有20多年經歷，期間已獲得行業內國家發明專利10項，實用新型專利32項，計算機軟件著作權12項，自2007年以來一直認定為高新技術企業。 公司堅持開展改進改善創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新產品，以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代需求。
本次研制的 SY11x系列電流環高精度變送器是一種XTR115系列芯片國產化替代的小體積（單列直插SIP7 Pin、DIP8 Pin雙列直插和SMD-12表面貼裝）低成本無源型兩線制電壓信號轉4-20mA變送器IC，主要用在工業現場儀器儀表與傳感器通用的電流環路模擬 4mA 至20mA 信號模擬信號的傳輸及變送電路中，能實現高精度的模擬量電流信號調節和輸出電流信號限制功能。該IC可通過后級電流回路饋電方式，接收來自前級上位機設備輸出的電壓信號，經過V/I轉換后輸出4~20mA的標準兩線制電流信號。內置穩壓器 (5V) 可用于為外部電路供電，內部電壓基準Vref（SY115為2.5V，SY116為4.096V，SY117為3V）可用于激勵傳感器或使其偏移，其中電流回路引腳 (Iret) 可檢測外部電路中使用的任何電流參數值，以精確控制輸出標準4-20mA電流信號。SY11x 是使用 4mA 至 20mA 電流傳輸的智能傳感器的基本構建模塊，能滿足工業級工作溫度環境范圍 –40°C 至 +85°C。
SY11x系列產品設計為低成本、小體積的標準阻燃模塊封裝，內部包含5VLDO穩壓電路、精密電壓基準電路、VI轉換電路等。輸出回路供電電壓范圍寬（7.5-36VDC），轉換精度高、線性度好。產品使用十分方便，客戶只需在產品輸入端加上少量外圍器件，即可實現電壓傳感器、位移電位器等需要提供配電型的傳感器及電橋（稱重）檢測電路的電壓信號配送。產品體積小、安裝方便，可配置在專用傳感器內部直接將角位移、直線位移傳感器電阻信號轉換成標準的4-20mA模擬信號，滿度和零點都可由用戶通過外接多圈電位器調節校準，用戶設計時可參考典型應用電路圖。
SY11x系列產品采用高效能后級饋電技術，來實現電壓信號到4~20mA 標準信號的精準隔離轉換，并且同各種類型的儀器儀表標準模擬量輸入端口（如PLC、DCS、顯示控制儀表等）相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求。

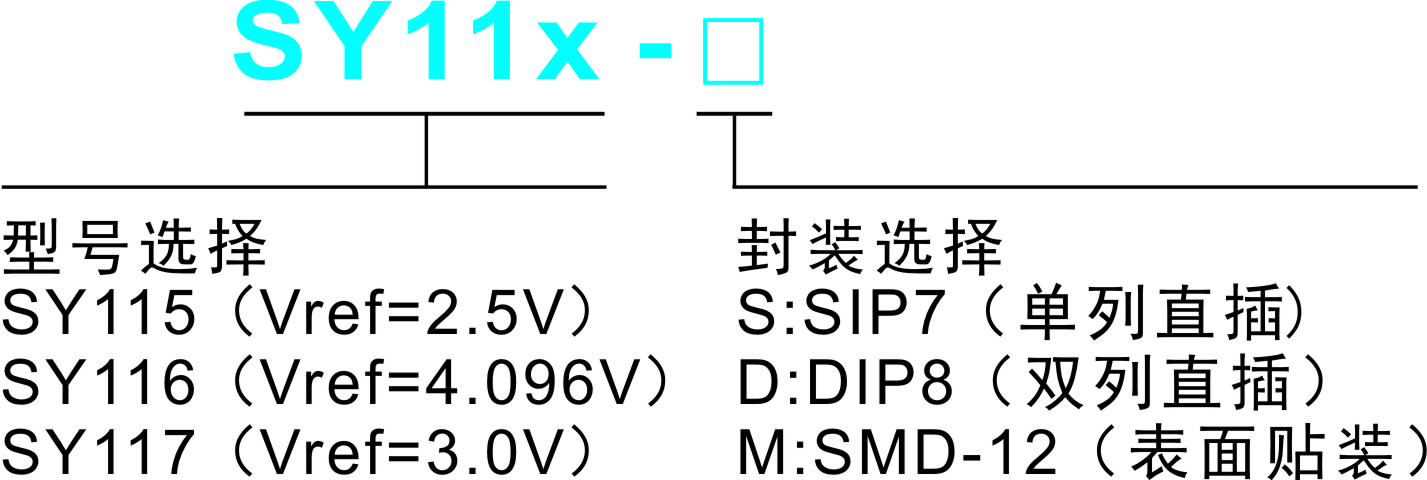

國產化替代XTR115芯片的SY11x產品選型

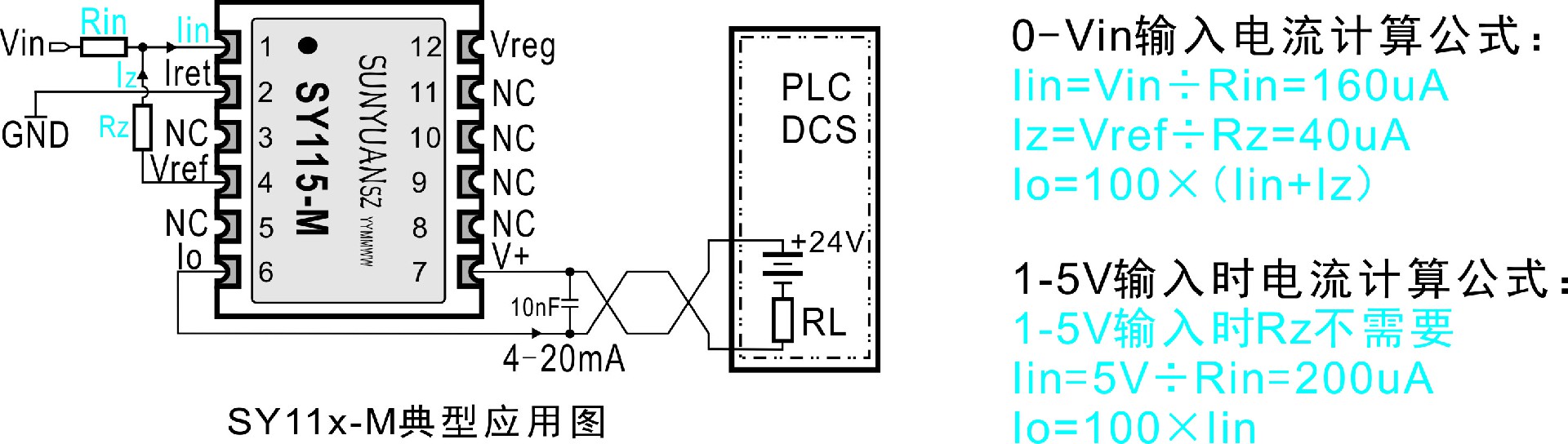

SIP7Pin / DIP8Pin / SMD12Pin，三種封裝方式典型應用圖
詳細技術資料：http://www.sunyuansz.net/static/upload/file/20250722/1753177712770444.pdf
